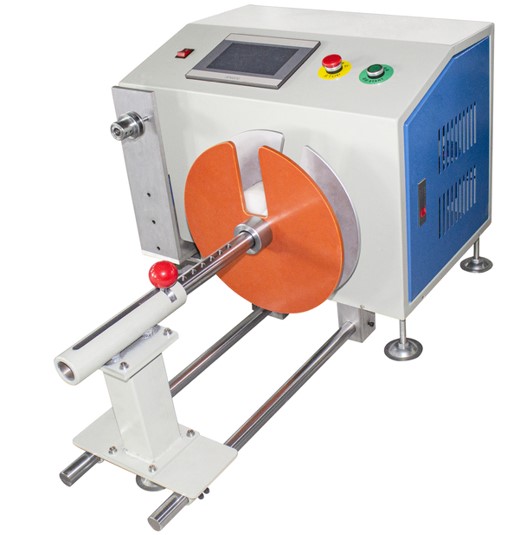

Automatický stroj na uspořádané navíjení kabelů WPM-2024L
Automatický stroj na uspořádané navíjení kabelů WPM-2024L Thumb
Video Thumbnail

Automatický stroj na uspořádané navíjení kabelů WPM-2024L

  • Model produktu: WPM-2024L

  • Specifikace

    Automatické uspořádání navíjecího stroje Model WPM - 2024L
    Rozsah vnitřního průměru vinutí: 50 - 200 mm
    Počet cívek: Nastavitelný
    Maximální průměr kotouče: 320 mm
    Zdvih uspořádání: Standardní 120 MM (volitelně 200 MM)
    Vstupní napětí: AC 220V 50HZ / 60HZ, AC 110V 50HZ / 60HZ. Speciální napětí lze přizpůsobit.
    Jmenovitý výkon: méně než 800 W
    Nosnost: 15 kg
    Maximální rozměry stroje: 900 * 600 * 450 (MM)
    Čistá hmotnost: 60 kg
    Hrubá hmotnost: 65 kg
  • Odeslat poptávku

Automatický navíjecí stroj WPM-2024L

Tento pokročilý navíjecí stroj nabízí širokou škálu funkcí a možností. Rozsah vnitřního průměru vinutí tohoto stroje je od 50 do 200 milimetrů, což poskytuje flexibilitu pro různé požadavky na vinutí. Počet cívek lze upravit podle konkrétních potřeb. S maximálním průměrem kotouče 320 milimetrů si snadno poradí i s většími disky. Uspořádání zdvihu je k dispozici ve dvou variantách - standardní 120 milimetrů a volitelný 200 milimetrů.

Vstupní napětí pro tento stroj může být buď AC220V při 50HZ nebo 60HZ, nebo AC110V při 50HZ nebo 60HZ. Kromě toho lze speciální napětí přizpůsobit tak, aby splňovala specifické elektrické požadavky. Jmenovitý výkon tohoto stroje je nižší než 800 wattů, což zajišťuje efektivní spotřebu energie. Má nosnost 15 kilogramů, díky čemuž je vhodný pro manipulaci s různými materiály. Maximální velikost stroje je 900 x 600 x 450 milimetrů, což poskytuje kompaktní a zároveň funkční design. Čistá hmotnost stroje je 60 kilogramů a celková hmotnost je 65 kilogramů.

Hlavní elektrické části:
1. Navíjecí mechanismus tohoto stroje je poháněn 750wattovým servomotorem v kombinaci s redukční sadou. Tato kombinace zajišťuje přesné a spolehlivé navíjení.
2. Řídicí systém se skládá z PLC a stroje integrovaného s dotykovou obrazovkou, který nabízí intuitivní ovládání a snadné ovládání.
3. Posuvná vodicí lišta pochází od NSK v Japonsku, známého svou vysokou kvalitou a odolností.
4. Stojan a šasi jsou vyrobeny doma, což zajišťuje stabilitu a odolnost.
5. Je vybaven 2 sadami relé a jednou sadou senzorů OMRON pro přesné snímání a ovládání.
6. K dispozici je také jedna sada napájecího systému pro zajištění stabilního napájení.
7. Mechanismus linky využívá příklad krokového stojanu s vratnou linkou, který poskytuje efektivní uspořádání drátu.

Zpracování části přípravku:
1. Důležitá montážní deska tohoto stroje je vyráběna pomocí CNC počítačového strojního centra s numerickým řízením, což zajišťuje vysokou přesnost a kvalitu.
2. Zpracovatelské části jsou přísně v souladu s technickým návrhem. K zajištění kvality a přesnosti dílů se používají různé obráběcí procesy, jako je frézka, bruska, soustruh, řezání drátem a tepelné zpracování. Po zpracování se provádí upnutí a elektrická instalace a uvedení do provozu.
3. Použitý kabelový svazek (hřídel) je vyroben z ocelového materiálu Sai. Velikost je dle domluvy zákazníka. Stroj je vybaven pouze osou navíjení pro efektivní navíjecí operace.
